本公司热塑性聚酰亚胺树脂PI100与其它类特种工程塑料相比在高温时力学性能、热性能及摩擦磨损性能方面均有着明显优势。
测试方法 | 单位 | PI1001 | PI1002 | PI130CF | PI130GF | |
物理性能 | ||||||

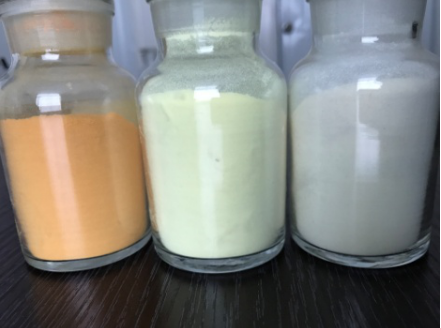

外观 | -- | -- | 黄色粉末 | 黄色粉末 | 黑色粉末 | 黄色粉末 |
实密度 | ASTM D 792 | g/cm3 | 1.36 | 1.40 | 1.51 | 1.60 |
成型收缩率 | ASTM D 955 | % | 0.7 | 0.7 | 0.5 | 0.5 |
机械性能 | ||||||
拉伸强度(20℃) | ASTM D 638 | MPa | 100 | 130 | 200 | 120 |
弯曲强度(20℃) | ASTM D 790 | Mpa | 130 | 130 | 220 | 200 |
压缩强度(20℃) | ASTM D 695 | Mpa | 140 | 150 | 200 | 180 |
简支梁冲击强度(无缺口) | GB/T 1043 | kJ/m2 | 100 | 250 | 25 | 20 |
热性能 | ||||||
Tg(N2, 10℃/min) | DSC | ℃ | 256 | 272 | 250 | 250 |
Td5(Air, 10℃/min) | TGA | ℃ | 510 | 520 | 3.6×10-5 | 3.8×10-5 |
HDT(1.82MPa,N2, 10℃/min) | ASTM D 648 | ℃ | 240 | 248 | 245 | 245 |
热膨胀系数 | ASTM D 696 | /℃ | 5.0×10-5 | 5.0×10-5 | 3.6×10-5 | 3.8×10-5 |
电性能 | - | |||||
介电强度 | ASTM D 149 | kV/mm | 200 | 200 | - | 180 |
介电常数(1MHz, 20℃) | ASTM D 150 | - | 3.2 | 3.2 | - | 3.4 |
介质损耗(1MHz, 20℃) | ASTM D 150 | - | 2.0×10-3 | 3.8×10-3 | - | 6.0×10-3 |
表面电阻率 | ASTM D 257 | Ω | 1014 | 1015 | - | 1014 |
体积电阻率 | ASTM D 257 | Ω×cm | 1016 | 1016 | - | 1016 |
PI-100系列是热塑性聚酰亚胺模压级材料，适宜热模压的方法成型制品。PI1001和PI1002为纯树脂，产品具有突出的电绝缘性能，可广泛应用于高温绝缘部件；特细粉还可以用于和PTFE、石墨等复合，做复合材料或者表面涂层使用。PI 130CF、PI 130GF分别为碳纤维、玻璃纤维增强热塑性聚酰亚胺复合材料，成型的产品力学性能更为突出，耐高温性能也有一定程度提高，并具有优异的耐腐蚀、耐磨损性能。材料可应用于工作条件恶劣的航空航天、化工、机械行业的结构件、磨损件等。
